SMT šablonski štampač
Šta je SMT šablonski štampač
SMT mašina za štampanje šablona je vrsta opreme koja se koristi za štampanje procesa štampanja u tehnologiji površinske montaže (SMT) elektronskih komponenti. U SMT proizvodnoj liniji, SMT mašina za štampanje šablona se uglavnom koristi za ravnomerno štampanje paste za lemljenje na poziciji pločice PCB-a (Štampana ploča) za naknadno postavljanje elektronskih komponenti. Sa SMT mašinom za štampanje šablona, može se realizovati visoko precizno i efikasno štampanje paste za lemljenje, obezbeđujući kvalitet postavljanja i efikasnost proizvodnje elektronskih komponenti.
Prednosti SMT šablonskog štampača
Dosljedno brendiranje
Dosljedno brendiranje je ključ uspjeha za mnoge kompanije. Korištenje šablona znači da možete dodati svoj brend na bilo šta poput zidova, prozora, automobila ili materijala za transport.
Clear signage
Jasna signalizacija igra važnu ulogu u sigurnosti. Korištenje šablona za kreiranje jasne oznake može upozoriti na opasne materijale, zatvorene prostore ili čak ažurirano radno vrijeme.
Ušteda
Postoje usluge koje mogu kreirati prilagođene šablone za vaše poslovanje, ali ako vam je potrebno više šablona, one mogu postati skupe. Osim toga, ovo su nefleksibilna rješenja. Ako unesete bilo kakve promjene u svoj brend, morate naručiti potpuno novu šablonu ili reprogramirati svoju mašinu ako imate elektronski SMT šablonski štampač.
Ušteda vremena
Sa SMT šablonskim štampačem dobijate konzistentan i tačan rez za nekoliko minuta. Također skraćujete vrijeme čekanja na naručivanje prilagođene šablone kada imate mašinu na raspolaganju za upotrebu u vašem poslovanju.
Zašto odabrati nas
Sales Market
Imamo veliki tržišni udio u SAD-u, Koreji, Indiji, Njemačkoj i Turskoj, kao i u više od 20 drugih zemalja. Naši lokalni inženjeri u Indiji (Delhi, Mumbai i Daman), Turskoj, Egiptu i drugdje pružaju veliku udobnost.
Technology Patent
Fokusirani smo na profesionalan i efikasan razvoj tehnologije i inovacije. Posjedujemo 9 patenata za pronalaske, 112 praktičnih patenata i 12 autorskih prava na softver. Pored toga, ETON je izumio najbržu automatsku mašinu za podizanje i postavljanje, sposobnu za brzinu od 250,000 CPH.
Naši sertifikati
Posjedujemo nekoliko važnih certifikata, uključujući CE certifikat, CCC certifikat i SIRA certifikat. Svaki od ovih certifikata pokazuje našu posvećenost kvalitetu i sigurnosti.
Naše usluge
ETON nudi sveobuhvatne usluge: pretprodaju, on-sale, postprodaju i tehničku podršku. Naš profesionalni servisni tim ima bogato iskustvo kako bismo osigurali da odgovorimo na pitanja naših kupaca. Uvek nastojimo da Vam pružimo najbolju podršku!
Vrste SMT šablonskih štampača
Uokvirena SMT/PCB šablona
Isporučuje se kao šablona za lemnu pastu koja je laserski izrezana, a zatim trajno pričvršćena na okvir. Prilikom pričvršćivanja šablona, koristite ivicu mreže da zategnete foliju za šablone unutar okvira. Uokvirene šablone su dizajnirane za sito štampu velikog obima PCB-a. Šablon dodatno obrađuje glatki otvor koji se može koristiti s razmacima od 16 mil ili manje. Idealan za štampanje matrica na štampanim pločama velikog obima, koristeći tehnologiju površinske montaže uokvirene, matrica je dvostruko vezana kako bi se suprotstavila ekstremnom habanju i habanju.
SMT šablona bez okvira
Ova vrsta šablona, koja se još naziva i folija, je laserski rezana matrica dizajnirana za rad s okvirom za višekratnu upotrebu poznatim kao sistem stezaljki za šablone. SMT tip šablona koji ne zahtijeva trajno prianjanje na okvir. SMT šabloni bez okvira su jeftiniji od šablona uokvirenih. I osim što nudi napredni kvalitet i odlične performanse, također vam štedi novac u smislu skladištenja. Ima bešavni otvoreni zid koji se može koristiti za 16 mil nagiba i niže, posebno mikro BGA, a također ima standard vremena obrtaja od 24-satnog vremena.
Elektroformirana SMT šablona
Elektroformirane SMT šablone ili elektroformirane folije su šablone na bazi nikla koje su trajno pričvršćene na okvir šablona pomoću mrežastog ruba koji rasteže foliju unutar okvira. Elektroformirane šablone nude jedan od najboljih dostupnih atributa za oslobađanje paste. Kao rezultat toga, koristi se u SMT aplikacijama finog nagiba (12 mil do 20 mil koraka) na štampanim pločama. Također se odnosi na flip čipove, wafer bumping i µBGA (6 mils do 12 mil pitch). Dodatno, bešavne trapezoidne bočne strane SMT šablona poboljšavaju nanošenje paste za lemljenje.
Uobičajeni proces za SMT štampač šablona
To je aditivni proces, a proizvođač gradi šablon elektroformiranjem nikla. Lakše je formirati manje otvore sa manjim korakom na elektroformiranim šablonima od nikla. Zidovi otvora su veoma glatki i nalik na ogledalo, što omogućava dobro oslobađanje paste za lemljenje jer se ne lepi za strane. Proces elektroformiranja omogućava da se nikl formira oko šablona za foto otpornost otvora koji odgovara dizajnu ploče. Vrijeme obrade je visoko, a početni troškovi proizvodnje su također visoki. Međutim, cijena matrice ne ovisi o broju otvora koje sadrži. Stoga, za šablone s velikim brojem otvora, proces elektroformiranja omogućava brzo vrijeme obrade.
To je subtraktivni proces, gdje se formiranje otvora odvija zbog hemijskog jetkanja. Iako je proces relativno jeftin, rezultati su prilično inferiorni jer nagrizanje formira grube bočne stijenke otvora. Hemijsko jetkanje stvara otvore u metalnom limu pomoću kiseline. Brzina proizvodnje je obično visoka, a cijena proizvodnje niska. Međutim, metoda je prikladna samo za formiranje velikih otvora, a postoji tendencija formiranja oblika pješčanog sata na zidovima. Hemijsko jetkanje je neprikladno za formiranje šablona sa otvorima finog koraka.
To je također subtraktivan proces, gdje se formiranje otvora odvija dok laserski snop uklanja neželjeni materijal sa folije šablona, obično od nehrđajućeg čelika. Lasersko sečenje pomaže u formiranju šablona sa visokim kvalitetom i sa visokim stepenom preciznosti. Za razliku od druge dvije metode, lasersko rezanje omogućava pravljenje otvora trapezoidnim, a ne vertikalnim, čime se omogućava dobro otpuštanje lemljenja. Lasersko sečenje pomaže u postizanju konzistentnijih rezultata, a veća preciznost procesa omogućava stvaranje otvora sa vrlo finim nagibom uz razumne troškove. Relativno mala brzina proizvodnje je njegov jedini nedostatak.
Proces izrade SMT šablonskog štampača
Izbor materijala za šablone
Proces izrade šablona počinje odabirom optimalnog materijala kao što je nehrđajući čelik, nikal ili poliimid na osnovu zahtjeva aplikacije, okruženja za štampanje i budžeta. Ovaj izbor utiče na trajnost, hemijsku otpornost, karakteristike oslobađanja paste i razmatranje troškova.
Priprema datoteke dizajna
Podaci o rasporedu SMT šablonskog štampača definišu geometriju i položaj pločice. Ovi podaci moraju biti formatirani u upute za alat za rezanje šablona koje specificiraju lokacije i dimenzije svakog otvora otvora koji treba formirati. Dodatne karakteristike kao što su fiktivne registracione oznake, rupe za alate za poravnanje i dimenzije spoljnog okvira šablona takođe se dodaju datoteci dizajna.
Lasersko rezanje
CNC sistem za lasersko sečenje koristi datoteku dizajna digitalne šablone za precizno uklanjanje ili isparavanje delova materijala šablona tamo gde su potrebni otvori. Uobičajeno se koristi pulsni UV laser, koji omogućava formiranje komplikovanih uzoraka i finih karakteristika sa malim tolerancijama zahvaljujući preciznosti lasera. Otopljeni materijal se usisava tokom rezanja.
Naknadna obrada
Dok lasersko sečenje definiše lokacije otvora otvora, dodatni koraci preciziraju ivice reza i daju ključne karakteristike. Sekundarni laser manje snage oko otvora stvara optimalni ugao promaja prema unutra kako bi se olakšalo oslobađanje paste. Hemijsko jetkanje zaglađuje ivice.
Uokvirivanje
Gotova folija SMT šablonskog štampača zatim prolazi kroz proces uokvirivanja gde se rasteže poprečno i pričvršćuje na čvrsti okvir radi krutosti i lakoće rukovanja. Ovo takođe omogućava pričvršćivanje šablona na štampače šablona.
Konačna kontrola kvaliteta
Prije otpreme, provjere kvaliteta potvrđuju kritične parametre kao što su dimenzije otvora otvora, tačnost postavljanja i ukupne specifikacije debljine SMT šablonskog štampača. Ovaj korak odabire sve nedostatke u procesu izrade prije nego što šablona stigne do kupca.
Ručno štampanje
U procesu proizvodnje PCBA, ručno štampanje se izvodi držanjem brisa mašine za štampanje paste za lemljenje, što je pogodno samo za proizvode sa niskim zahtevima za preciznošću i ranom upotrebom sa visokim troškovima ulaganja u opremu.
Poluautomatsko štampanje
Offline SMT mašina za štampanje mora ručno odabrati i postaviti svaki štampani PCB, uglavnom za mehaničko pozicioniranje.

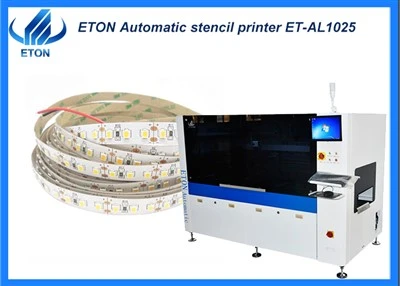

Potpuno automatsko štampanje
In-line rad, mašina za štampanje paste za lemljenje može automatski da pokupi i isporuči štampani PCB, i ima sistem vizuelnog poravnanja nakon štampanja i funkciju 2D/3D inspekcije. A mašina za štampanje paste za lemljenje ima više opcija u različitim parametrima štampanja. Naprednija mašina za SMT štampanje takođe ima funkcije kao što je automatsko postavljanje čeličnih ploča.
Faktori utjecaja SMT mašine za štampanje šablona
Proces proizvodnje
Najbolji proces je elektropoliranje nakon laserskog rezanja. Hemijsko jetkanje i elektroformiranje će imati greške, kao što su laminacija, ekspozicija, razvoj, itd., a na elektroformiranje će također utjecati neravnina podloge.
Izbor materijala
Okvir ekrana mora biti u stanju izdržati određeni programski relej i imati dobru ravnost; za matricu je najbolje koristiti poliestersku mrežicu jer može zadržati napetost i stabilnost dugo vremena; a čelični lim je poželjno 304, što je pogodnije za valjanje paste za lemljenje nego površina ogledala.
Dizajn otvaranja
Dizajn otvora čelične mreže ima najveći utjecaj na kvalitetu čelične mreže. Dizajn otvora treba uzeti u obzir proizvodni proces, omjer širine i debljine, omjer površine, vrijednost iskustva itd.
Integritet proizvodnih podataka
Što su podaci potpuniji, to bolje. Kada postoji više podataka koji koegzistiraju, potrebno je naglasiti koji je standard. Osim toga, čelična mreža izrađena prema datoteci podataka može minimizirati pojavu grešaka.
Upotreba metode štampanja
Ispravna metoda tiska može održati kvalitetu čelične mreže i produžiti njezin vijek trajanja. Naprotiv, nepravilne metode štampanja, kao što su preveliki pritisak, nejednaka čelična mreža ili PCB tokom štampanja, itd., će uzrokovati oštećenje čelične mreže u različitom stepenu.
Metoda čišćenja
Lemna pasta se posebno lako učvršćuje. Ako se pasta za lemljenje ili prah kalaja na čeličnoj mreži ne očisti na vrijeme, blokirat će otvaranje čelične mreže, a ponovno štampanje će uzrokovati poteškoće i greške. Stoga, nakon što se čelična mreža skine sa mašine ili se pasta za lemljenje ne odštampa na štampaču 1 sat, mora se na vreme očistiti.
Uslovi skladištenja
Različiti materijali imaju različita okruženja za skladištenje. Čelične mreže također treba skladištiti na određenim skladišnim mjestima i ne mogu se postavljati nasumično. Ovo može zaštititi čeličnu mrežu od slučajnog oštećenja. U isto vrijeme, čelične mreže se nikada ne smiju slagati zajedno. Ovo nije lijepo i nije dobro, a može i savijati mrežasti okvir.
Koji su specifični zahtjevi za korištenje SMTStencil štampača
Prvi komad mora biti potvrđen od strane tehničara i masovno proizveden nakon kvalifikacije;
Svakih 30 štampanih ploča treba da bude pregledan od strane inspektora, a zatim poslat na mašinu za postavljanje nakon kvalifikacije;
Nakon što je rad SMT šablonskog štampača završen, uklonite ekran i očistite ga, isključite ga prema uputstvu za upotrebu i očistite radnu površinu.
Kada rukujete pastom za lemljenje sa SMT šablonskim štampačem, trebalo bi da nosite gumene rukavice ili rukavice za jednokratnu upotrebu. Ako se pasta za lemljenje slučajno zalijepi za kožu, treba je odmah očistiti alkoholom ili sredstvom za dezinfekciju ruku, a zatim isprati s puno vode;
Nakon operacije, preostala pasta za lemljenje, korišćeni papir za brisanje ekrana SMT Stencil Printer i rukavice za jednokratnu upotrebu će se tretirati ujednačeno u skladu sa relevantnim odredbama zakona i propisa o zaštiti životne sredine;
Očistite opremu, alate i alate prije upotrebe, posebno stanje zaštite okoliša na lokaciji prije obrade proizvoda bez olova.
Tokom rada SMT šablonskog štampača, telo je strogo zabranjeno da poseže u mašinu;
Najduže vrijeme od tiskanja paste za lemljenje na podlogu do ulaska u reflow lemljenje nije više od 4 sata;
Prije upotrebe SMT šablonskog štampača provjerite integritet brisača.
Kako održavati SMT šablonski štampač
Izradite plan održavanja
Izrada plana održavanja je prvi korak da se osigura da se transportni sistem pravilno održava. Plan treba da specificira učestalost inspekcija i održavanja i zadatke koje treba izvršiti. Ovisno o opterećenju SMT šablonskog štampača, učestalost održavanja može biti dnevna, sedmična ili mjesečna.
Redovno čišćenje
Transportnu traku treba održavati čistom kako bi se spriječilo nakupljanje materijala i smanjilo trenje, koje može oštetiti transportnu traku i uzrokovati povećano habanje. Redovno čišćenje treba da uključuje uklanjanje ostataka, prašine i prljavštine sa transportne trake, valjaka i drugih komponenti. Preporučujemo čišćenje zrakom/brisanjem kada su zagađivači suhi na pokretnoj traci. U sanitarnim okruženjima preporučuje se potpuno pranje i sanitarne smjernice.
Pregled pojasa
Kaiševi bez zatezanja čine nesmetan rad dinamičkih SMT šablonskih štampača veoma jednostavnim i zahtevaju malo održavanja. Transportnu traku treba redovno pregledavati kako bi se otkrili problemi. Potražite znakove habanja, oštećenja, izduženja remena i neusklađenosti. Odmah riješite sve probleme kako biste spriječili daljnja oštećenja.
Inspekcija komponenti SMT šablonskog štampača
Komponente SMT šablonskog štampača treba redovno pregledavati kako bi se otkrilo habanje i oštećenja. Ovo uključuje remenje, valjke, ležajeve, motore, mjenjače i druge komponente. Sve oštećene komponente treba odmah zamijeniti kako bi se spriječilo daljnje oštećenje sistema.
Pravilno punjenje
Pravilno punjenje transportnog sistema će pomoći u smanjenju napetosti na transportnoj traci. Uvjerite se da je opterećenje ravnomjerno raspoređeno po širini transportne trake i izbjegavajte preopterećenje transportne trake.
Električni priključci
Električne veze treba redovno provjeravati kako biste bili sigurni da su čvrsti. Labavi spojevi mogu uzrokovati stvaranje luka, što može oštetiti električne komponente sistema transportera.
SMT šablonski štampač se sastoji od šablona sa prozorčićem za štampanje grafike, brisača koji ispunjava otvore šablona pastom za lemljenje i stola za štampanje koji steže štampanu ploču. Korišteni materijali su pasta za lemljenje i štampane ploče. Kada štampate, prvo treba da poravnate prozor šablona sa uzorkom zemljišta na štampanoj ploči. Nakon pozicioniranja stavite dovoljnu količinu paste za lemljenje za štampanje. Dok vršite pritisak na brisač, pomičite ga s lijeva na desno da se pasta za lemljenje kotrlja. Lemna pasta se puni u otvor šablona.
Grafičko poravnanje
Neophodno je poravnati PCBA podlogu i šablon prije štampanja, tako da se jastučići PCB ploče i otvori šablona mogu preklapati kako bi se osigurao kvalitet štampe paste za lemljenje.
Materijal za struganje
U stvarnoj obradi SMT zakrpa, materijal za struganje je uglavnom čelični strugač, koji je pogodan za formiranje i skidanje paste za lemljenje.
Ugao raljača
Što je manji ugao između brisača i šablone u procesu štampanja paste za lemljenje, to je veći pritisak na dole i lako je ubrizgati pastu za lemljenje u otvor za mrežicu, ali preveliki pritisak može dovesti do stiskanja paste za lemljenje. matricu na donjoj površini, uzrokujući da se pasta za lemljenje zalijepi. U stvarnoj SMT obradi, ugao između strugača i čelične mreže je uglavnom od 45 do 60 stepeni. Generalno, automatske i poluautomatske mašine za štampanje koriste više uglova od 60 stepeni.
Sredstvo za čišćenje šablona
Šablon također treba očistiti. Generalno, za čišćenje se koriste IPA i alkoholni rastvarači. Pazite da ne koristite rastvarač koji sadrži hlor, jer će u suprotnom uništiti sastav paste za lemljenje i uticati na kvalitet obrade.
Brzina štampanja
Budući da je brzina strugača obrnuto proporcionalna viskoznosti paste za lemljenje, brzina je sporija kada se koristi grafika visoke gustoće.
Shenzhen ETON Automation Equipment Co., Ltd. je vodeći dobavljač rješenja za proizvodnju i procese koji se fokusira na istraživanje i razvoj, proizvodnju, prodaju i servis SMT strojeva za brzo biranje i postavljanje i SMT periferne automatske opreme. ETON ima SMT odeljenje mašina za brzo biranje i mesta, odeljenje za štampače šablona za preciznu pastu za lemljenje, odeljenje opreme za preciznu doziranje velike brzine i SMT perifernu automatizaciju opreme, diviziju. ETON posjeduje niz tehnologija intelektualnog vlasništva, uključujući 9 patenata za pronalaske, 112 praktičnih patenata, 12 autorskih prava na softver.
Naš sertifikat
CE certifikat, CCC certifikat, SIRA certifikat
Video
FAQ
Poznati smo kao jedan od vodećih proizvođača i dobavljača smt šablonskih štampača u Kini. Ako ćete kupiti visokokvalitetni smt štampač za šablone po konkurentnoj cijeni, dobrodošli smo da dobijete ponudu iz naše tvornice.
