Koja je razlika između vrha - samo i vrh - i - dno grijanje u revu reflu?

Hej tamo! Kao dobavljač reflim pećnicama, često se pitam o razlikama između gornjeg i gornjeg i donjeg grijanja u reflim pećnicama. To je ključna tema, posebno za one u industriji proizvodnje elektronike koja se oslanjaju na ove pećnice za lemljenje uređaja za površinu (SMS). Dakle, zaronimo pravo i prekini ključne razlike između ove dvije metode grijanja.

Kako funkcionira samo grijanje samo

Grejanje samo u refličnoj peći upravo je ono što zvuči kao - toplina dolazi sa vrha. Unutar pećnice postoje grijaći elementi koji se nalaze u gornjem dijelu komore. Kad se pećnica uključi, ovi se elementi počinju zagrijavati, a toplina zrači prema dolje na PCB (štampanu ploču) i komponente na njemu.

Jedna od glavnih prednosti zagrijavanja samo je njegova jednostavnost. Budući da postoji manje grijaćih elemenata i manje složenih sustava grijanja, početni trošak rerne reflektora samo mogu biti niži. To ga čini opcijom prilagođenom budžetu za male operacije ili startape koje samo ulaze u SMD lemljenje.

Međutim, samo za grijanje samo ima svoje nedostatke. Budući da toplina dolazi samo s vrha, može dovesti do neujednačenog grijanja preko PCB-a. Komponente na gornjoj površini PCB-a zagrevat će se brže od onih na dnu. Ova temperaturna razlika može uzrokovati probleme poput nedovoljnog lemljenja na donjoj strani PCB-a ili pregrijavanja vrhunskih komponenti. U nekim slučajevima može čak i dovesti do komponenti koje se mijenjaju ili postanu oštećene zbog neujednačenog toplotnog stresa.

Kako funkcionira grijanje gornjeg i donjeg dijela

Grijanje gornjeg i donjeg dijela, s druge strane, koristi grijaće elemente i na vrhu i na dnu komore za pećnicu. To omogućava uravnoteženiju raspodjelu topline širom cijelog PCB-a. Gornji i donji grijaći elementi rade u tandemu kako bi se osiguralo da i gornja i donje površine PCB-a istovremeno dosegnu željenu temperaturu lemljenja.

Najveća prednost gornjeg i donjeg grijanja je poboljšana kvaliteta lemljenja. Uz još grejanje, spojevi za lemljenje su dosljedniji, a rizik od hladnog lemljenja ili oštećenja komponente znatno se smanjuje. To rezultira većim prinosom funkcionalnih PCB-a, koji je ključan za veliku proizvodnju.

Druga korist je mogućnost rješavanja složenijih PCB dizajna. Kako moderna elektronika postaje sofisticiranija, PCB često imaju komponente s obje strane ili više slojeva. Grijanje gornjeg i donjeg dijela može učinkovito lemiti ove složene ploče bez problema povezanih sa neujednačenim grijanjem.

Međutim, pećnice za grijanje gornjeg i donjeg grijanja uglavnom su skuplje od najviših samo. Dodatni grijaći elementi i složeniji upravljački sustavi povećavaju troškove proizvodnje, koji se zatim prenose na kupca. Oni takođe imaju tendenciju da konzumiraju više energije zbog povećanog broja grijaćih elemenata.

Upoređivanje performansi

Pogledajmo bliže kako ta dva načina grijanja obavljaju u različitim aspektima:

Temperaturna ujednačenost

Kao što je spomenuto ranije, gornje i dno grijanje pruža bolju temperaturnu uniformu širom PCB-a. U jednoj jedinici za grijanje, temperaturna razlika između vrha i dna PCB-a može biti prilično značajna, posebno za debljine daske ili one s velikim komponentama. Suprotno tome, pećnica gornjeg i donjeg grijanja može održavati dosljedniju temperaturu u cijeloj ploči, osiguravajući da se sve komponente pravilno lemljene.

Brzina lemljenja

Grijanje gornjeg i donjeg dijela može također nuditi brže vrijeme lemljenja. Budući da se obje strane PCB-a zagrijavaju istovremeno, ukupno je vrijeme potrebno za dovođenje temperature lemljenja. To može povećati proizvodnu efikasnost, posebno za proizvodnju velike količine.

Kompatibilnost komponenata

Grijanje gornjeg i donjeg dijela pogodno je za širi spektar komponenti. Neke komponente, poput velikih BGA (lopta rešetka) paketa, zahtijevaju precizno i čak grijanje kako bi se osiguralo pravilno lemljenje. Grijanje samo za samo za ovo komponente možda neće moći pružiti potrebnu raspodjelu topline, što dovodi do oštećenja lemljenja.

Aplikacije

Izbor između gornjeg i gornjeg dijela grijanja u velikoj mjeri ovisi o specifičnoj aplikaciji.

Mala proizvodnja

Za male proizvodnju ili prototipiranje, može biti dovoljna samo za grijanje samo za grijanje. Ako radite na jednostavnim PCB-ovima sa komponentama samo na jednoj strani i imaju ograničen proračun, staza koja samo samo može dobiti posao. Možete provjeriti našeReflična rerna niska buka SMT 8 Zone grijanjeza ekonomičnu opciju.

Velika proizvodnja

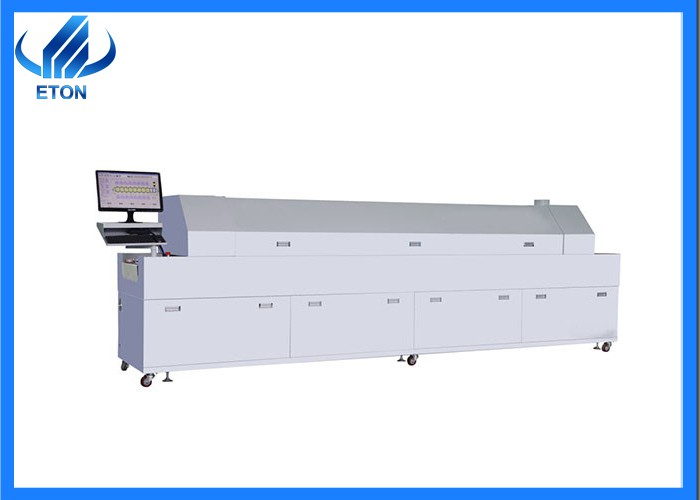

U velikim proizvodnim okruženjima, gdje su kvaliteta i efikasnost najvažniji, gornjim i dno za grijanje reflim za grijanje su način za odlazak. Mogu se nositi sa visokim količinama složenih PCB-a sa dosljednim kvalitetom lemljenja, smanjujući potrebu za preradom i povećanjem ukupne produktivnosti. NašReflična rerna za SMD SMT lemljenjeDizajniran je za takve aplikacije, nudeći preciznu kontrolu temperature i lemljenje velike brzine.

Proizvodnja velike brzine

Za industrije koje zahtijevaju izuzetno velike brzina proizvodnja, poput automobilskog ili telekomunikacijskog sektora, aMašina za reličnu pećnicu za prevoz zvuka velike brzineUz gornje i dno grijanje može pružiti potrebne performanse. Ove pećnice opremljene su naprednim sistemima za grijanje i zračne cirkulacije kako bi se osiguralo brzo i jednoliko grijanje.

Zaključak

Zaključno, izbor između gornjeg i gornjeg i donjeg grijanja u refličnoj pećnici ovisi o vašim specifičnim potrebama i budžetom. Grijanje samo za vrh Jednostavna je i isplativa opcija za male operacije, dok gornje i donje grijanje nudi bolji kvalitet lemljenja i pogodnije je za velike i složene proizvodnje.

Ako još uvijek niste sigurni koju vrstu reflične rerne je pravo za vas, ne ustručavajte se pružiti nam. Naš tim stručnjaka može vam pomoći da procijenite svoje potrebe i preporučite najbolje rješenje za vaš posao. Bilo da ste startup koji tražite pristupačnu opciju ili veliki proizvođač koji su potrebne opreme za visoke performanse, imamo pravu režurnu rernu za vas. Započnimo razgovor i pogledajmo kako vam možemo pomoći da poboljšate svoj postupak lemljenja i pojačali svoju proizvodnu efikasnost.

Reference

• Smith, J. (2020). "Relatna tehnologija pećnice: sveobuhvatan vodič." Časopis za proizvodnju elektronike.
• Smeđe, A. (2019). "Uporedna analiza načina grijanja u reflim pećnicama." Izveštaj o lemljenju i sastavljanju.
